Abluft Komplett-Set MDF Box 5000 m³/h inkl. Filter, Schlauch, Flansch & Schellen

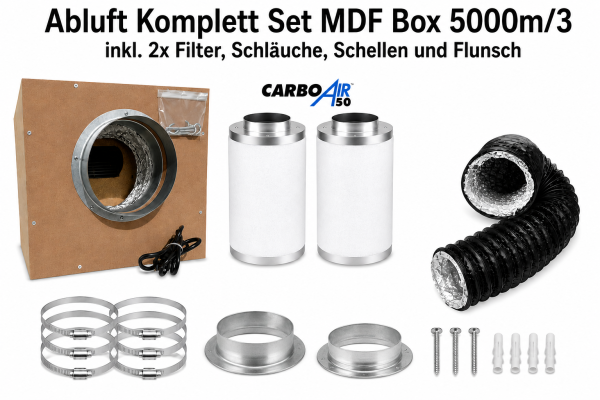

Das Abluft Komplett-Set MDF Box 5000 m³/h ist eine leistungsstarke Komplettlösung für sehr große Abluftanlagen. Das Set kombiniert die Airfan MDF Softbox 5000 m³/h mit zwei CarboAir 2500 m³/h Aktivkohlefiltern Ø 250 mm, passenden Combiconnect-Lüftungsschläuchen in 250/252 mm und 315 mm, vier Schlauchschellen sowie einem 315-mm-Metall-Wandflansch.

Durch die zwei separaten 250-mm-Filterstränge stehen nominell insgesamt 5.000 m³/h Filterkapazität zur Verfügung. Die gefilterte Luft wird in der Softbox zusammengeführt und anschließend über die große 315-mm-Abluftleitung aus dem Raum transportiert.

Produktbeschreibung

Herzstück des Sets ist die Airfan MDF Softbox 5000 m³/h. Der leistungsstarke Radialventilator befindet sich in einem schallgedämmten MDF-Gehäuse, wodurch Motorgeräusche und Vibrationen gegenüber einem offen montierten Lüfter reduziert werden.

Die Softbox verfügt über zwei Ø-250-mm-Ansauganschlüsse und einen Ø-315-mm-Auslass. Diese Konstruktion ist optimal für die im Set enthaltenen zwei CarboAir-Filter: Jeder Filter kann über einen eigenen 250-mm-Luftstrang mit einem Ansauganschluss verbunden werden.

Die gesamte gefilterte Abluft verlässt die Softbox anschließend über die großzügig dimensionierte 315-mm-Hauptleitung.

Vorteile

Leistungsstarkes Abluft-Komplettset mit bis zu 5.000 m³/h
Schallgedämmte Airfan MDF Softbox
2 × CarboAir 2500 m³/h Aktivkohlefilter
Nominelle Filterkapazität insgesamt 5.000 m³/h
Zwei separate Ø-250-mm-Ansaugstränge
Zentraler Ø-315-mm-Auslass
Sinnvolle Aufteilung der hohen Luftmenge auf zwei Filter
4 m Combiconnect Ø 252 mm für die Filterseite
6 m Combiconnect Ø 315 mm für die Hauptabluft
Insgesamt 10 m Lüftungsschlauch
Vier große Schlauchschellen inklusive
Metall-Wandflansch Ø 315 mm enthalten
Ideal für große Räume und leistungsstarke Abluftanlagen

Airfan MDF Softbox 5000 m³/h

Die Airfan MDF Softbox kombiniert einen leistungsstarken Schneckenhaus-/Radialventilator mit einem schallisolierenden Gehäuse. Gerade bei Luftleistungen dieser Größenordnung bietet die Softbox-Bauweise Vorteile hinsichtlich der Übertragung von Motor- und Vibrationsgeräuschen.

Eigenschaft	Wert
Produkt	Airfan MDF Softbox
Max. Förderleistung	5.000 m³/h
Ventilatortyp	Radialventilator
Ansaugung	2 × Ø 250 mm
Auslass	1 × Ø 315 mm
Betriebsspannung	230 V / 50 Hz
Gehäuse	MDF, schallgedämmt
Drehzahlregelbar	Mit geeignetem AC-Controller
Einsatzbereich	Indoor

2× CarboAir 2500 m³/h – Ø 250 mm

Für die Geruchsfilterung sind gleich zwei CarboAir 2500 enthalten. Jeder Aktivkohlefilter verfügt über einen Ø-250-mm-Anschluss und ist für einen nominellen Luftdurchsatz von bis zu 2.500 m³/h ausgelegt.

Eigenschaft	Je Filter	Gesamtsystem
Anzahl	1	2
Luftleistung	2.500 m³/h	5.000 m³/h
Anschluss	Ø 250 mm	2 × Ø 250 mm
Filtertyp	Aktivkohle	Aktivkohle
Vorfilter	Ja	2 ×

Die parallele Verwendung von zwei Filtern ermöglicht es, die große Ansaugleistung auf zwei Filterflächen aufzuteilen. Dadurch lässt sich die Konstruktion außerdem räumlich flexibel gestalten.

Die tatsächlich erreichbare Luftleistung des Gesamtsystems liegt aufgrund von Filterwiderstand, Schlauchlängen, Bögen und weiteren Druckverlusten naturgemäß unter dem Freiluft-Maximalwert des Ventilators.

Durchdachte 250/315-mm-Luftführung

Das Set enthält zwei unterschiedliche Schlauchgrößen, passend zur Konstruktion der Airfan Softbox.

Auf der Ansaugseite stehen 4 m Combiconnect Ø 252 mm zur Verfügung. Dieser kann beispielsweise in zwei jeweils etwa 2 m lange Leitungen aufgeteilt werden:

CarboAir 2500 → 250-mm-Schlauch → Airfan Einlass 1

CarboAir 2500 → 250-mm-Schlauch → Airfan Einlass 2

Nach dem Ventilator werden beide Luftströme zusammengeführt. Die Hauptabluft erfolgt über:

Airfan Ø 315 mm → 6 m Combiconnect Ø 315 mm → Metall-Wandflansch Ø 315 mm

Damit ist das System von der doppelten 250-mm-Ansaugung bis zur großen 315-mm-Abluftleitung passend dimensioniert.

Technische Übersicht

Komponente	Spezifikation
Ventilator	Airfan MDF Softbox
Max. Förderleistung	5.000 m³/h
Ansauganschlüsse	2 × Ø 250 mm
Abluftanschluss	1 × Ø 315 mm
Aktivkohlefilter	2 × CarboAir 2500
Leistung je Filter	2.500 m³/h
Nominelle Filterleistung gesamt	5.000 m³/h
Filteranschluss	Ø 250 mm
Filterseitiger Schlauch	Combiconnect Ø 252 mm
Länge Ø 252 mm	4 m
Hauptabluftschlauch	Combiconnect Ø 315 mm
Länge Ø 315 mm	6 m
Gesamte Schlauchlänge	10 m
Schlauchschellen	4 × 60–380 mm
Wandflansch	Metall, Ø 315 mm

Lieferumfang

1 × Airfan MDF Softbox 5000 m³/h
2 × CarboAir Aktivkohlefilter 2500 m³/h – Ø 250 mm
1 × Combiconnect Lüfterschlauch Ø 252 mm – 4 m
1 × Combiconnect Lüfterschlauch Ø 315 mm – 6 m
4 × Schlauchschelle für Lüfterschläuche 60–380 mm
1 × Metall-Wandflansch Ø 315 mm

Hinweis zur Lüftersteuerung

Dieses Set wird ohne separaten Klimacontroller bzw. Drehzahlregler angeboten. Die Airfan Softbox kann mit einem geeigneten, ausreichend dimensionierten AC-Lüftercontroller oder Stufentransformator kombiniert werden.

Bei der Auswahl muss insbesondere darauf geachtet werden, dass die Steuerung mit dem verwendeten Motortyp kompatibel und für die elektrische Belastung der 5000-m³/h-Softbox ausreichend dimensioniert ist.
