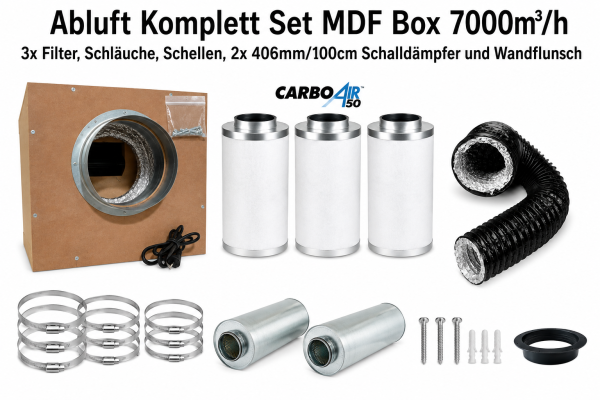

Abluft Komplett-Set MDF Box 7000 m³/h – 3× Filter, Schläuche, Schellen, Wandflansch & 2× Schalldämpfer
Das Abluft Komplett-Set MDF Box 7000 m³/h ist ein leistungsstarkes Abluft- und Geruchsfiltersystem für sehr große Räume und professionelle Lüftungsanlagen. Das Set kombiniert die Airfan MDF Softbox 7000 m³/h mit drei CarboAir 2500 m³/h Aktivkohlefiltern Ø 250 mm, einer großzügig dimensionierten 400/406-mm-Hauptabluftleitung und gleich zwei Xtreme Air Schalldämpfern 100 cm / Ø 406 mm.
Die drei Aktivkohlefilter stellen zusammen eine nominelle Filterkapazität von 7.500 m³/h bereit und bieten damit eine sinnvolle Reserve gegenüber der maximalen Ventilatorleistung von 7.000 m³/h. Die zusätzlichen Schalldämpfer sind besonders bei dieser hohen Luftleistung sinnvoll, da sie die über die Hauptabluft übertragenen Strömungs- und Ventilatorgeräusche deutlich reduzieren können.
Produktbeschreibung
Herzstück der Anlage ist die Airfan MDF Softbox 7000 m³/h. Der leistungsstarke Radial-/Schneckenhausventilator befindet sich in einem schallgedämmten MDF-Gehäuse, wodurch die Übertragung von Motor- und Vibrationsgeräuschen reduziert wird.
Die Softbox verfügt über drei Ø-250-mm-Ansauganschlüsse sowie einen großen Ø-400-mm-Auslass. Dadurch kann jeder der drei CarboAir-Aktivkohlefilter über einen eigenen Luftstrang angeschlossen werden.
Nach der Softbox werden die drei Ansaugstränge zu einer großen Hauptabluft zusammengeführt. Hier kommen 10 m Combiconnect Ø 406 mm, der 406-mm-Metall-Wandflansch und die beiden Xtreme Air Schalldämpfer Ø 406 mm zum Einsatz.
Vorteile
- Hochleistungs-Abluftsystem bis 7.000 m³/h
- Schallgedämmte Airfan MDF Softbox
-
3 × CarboAir 2500 m³/h Aktivkohlefilter
- Insgesamt 7.500 m³/h nominelle Filterkapazität
- Drei separate Ø-250-mm-Ansaugstränge
- Große Ø-400/406-mm-Hauptabluft
-
2 × Xtreme Air Schalldämpfer 100 cm / Ø 406 mm
- Zusätzliche Reduzierung von Luft- und Strömungsgeräuschen
- 6 m Combiconnect Ø 252 mm für die Filteranschlüsse
- 10 m Combiconnect Ø 406 mm für die Hauptabluft
- Insgesamt 16 m Lüftungsschlauch
- Acht große Schlauchschellen
- Metall-Wandflansch Ø 406 mm inklusive
- Für große und anspruchsvolle Abluftinstallationen ausgelegt
3× CarboAir 2500 Aktivkohlefilter
Das Set setzt auf drei parallel betriebene CarboAir 2500. Jeder Filter besitzt einen Ø-250-mm-Anschluss und ist für einen nominellen Luftdurchsatz von bis zu 2.500 m³/h vorgesehen.
Daraus ergibt sich eine theoretische Gesamtfilterkapazität von:
3 × 2.500 m³/h = 7.500 m³/h
| Eigenschaft |
Je Filter |
Gesamt |
| Anzahl |
1 |
3 |
| Nominelle Leistung |
2.500 m³/h |
7.500 m³/h |
| Anschluss |
Ø 250 mm |
3 × Ø 250 mm |
| Filterart |
Aktivkohle |
Aktivkohle |
| Vorfilter |
Ja |
3 Stück |
Damit verfügen die Filter über rund 500 m³/h nominelle Leistungsreserve gegenüber der maximalen Freiluftleistung der Softbox.
2× Xtreme Air Schalldämpfer 100 cm / Ø 406 mm
Ein besonderes Merkmal dieses Sets sind die beiden großen Xtreme Air Schalldämpfer mit jeweils 100 cm Länge und Ø 406 mm Anschluss.
Bei einer Abluftanlage mit mehreren Tausend Kubikmetern Luftdurchsatz pro Stunde entsteht ein erheblicher Anteil des wahrgenommenen Geräuschs nicht nur am Motor, sondern auch durch den Luftstrom innerhalb der Leitung. Die Schalldämpfer sind darauf ausgelegt, diese über den Luftkanal übertragenen Geräusche zu reduzieren.
Durch die Verwendung von zwei Schalldämpfern kann beispielsweise sowohl unmittelbar nach der Softbox als auch weiter hinten in der Abluftleitung eine zusätzliche Geräuschreduzierung realisiert werden.
Durchdachte Luftführung
Die drei Aktivkohlefilter werden über den enthaltenen Combiconnect Ø 252 mm mit den drei Ansauganschlüssen verbunden. Die insgesamt 6 m Schlauch können beispielsweise in 3 × ca. 2 m aufgeteilt werden.
Der Aufbau kann folgendermaßen erfolgen:
CarboAir 2500 → Ø 252 mm → Airfan Einlass 1
CarboAir 2500 → Ø 252 mm → Airfan Einlass 2
CarboAir 2500 → Ø 252 mm → Airfan Einlass 3
Anschließend werden die Luftströme innerhalb der Softbox zusammengeführt.
Auf der Abluftseite:
Airfan MDF Softbox → Xtreme Air Schalldämpfer → Ø 406 mm Combiconnect → Xtreme Air Schalldämpfer → Wandflansch Ø 406 mm
Die genaue Position der beiden Schalldämpfer kann entsprechend den räumlichen Gegebenheiten angepasst werden.
Technische Übersicht
| Komponente |
Spezifikation |
| Ventilator |
Airfan MDF Softbox |
| Max. Förderleistung |
7.000 m³/h |
| Ansaugung |
3 × Ø 250 mm |
| Hauptauslass |
Ø 400 mm |
| Aktivkohlefilter |
3 × CarboAir 2500 |
| Leistung je Filter |
2.500 m³/h |
| Nominelle Filterleistung gesamt |
7.500 m³/h |
| Filteranschlüsse |
Ø 250 mm |
| Filterseitiger Schlauch |
Combiconnect Ø 252 mm |
| Länge Ø 252 mm |
6 m |
| Hauptabluftschlauch |
Combiconnect Ø 406 mm |
| Länge Ø 406 mm |
10 m |
| Schalldämpfer |
2 × Xtreme Air |
| Schalldämpfer-Länge |
100 cm je Stück |
| Schalldämpfer-Anschluss |
Ø 406 mm |
| Schlauchschellen |
8 × 60–525 mm |
| Wandflansch |
Metall Ø 406 mm |
Lieferumfang
-
1 × Airfan MDF Softbox 7000 m³/h
-
3 × CarboAir Aktivkohlefilter 2500 m³/h – Ø 250 mm
-
1 × Combiconnect Lüfterschlauch Ø 252 mm – 6 m
-
1 × Combiconnect Lüfterschlauch Ø 406 mm – 10 m
-
8 × Schlauchschelle für Lüfterschläuche 60–525 mm
-
1 × Metall-Wandflansch Ø 406 mm
-
2 × Xtreme Air Schalldämpfer 100 cm / Ø 406 mm
Auf Geräuschreduzierung ausgelegt
Bei diesem Set erfolgt die Geräuschreduzierung an mehreren Stellen des Systems. Die MDF Softbox dämpft Motor- und Vibrationsgeräusche direkt am Ventilator. Die beiden Xtreme Air Schalldämpfer reduzieren anschließend den über die 406-mm-Luftleitung übertragenen Schall.
Damit eignet sich diese Zusammenstellung besonders für Anlagen, bei denen eine sehr hohe Abluftleistung benötigt wird, die Geräuschentwicklung aber dennoch möglichst gering gehalten werden soll.
Hinweis zur Lüftersteuerung
Das Set enthält keinen separaten Klimacontroller oder Drehzahlregler. Soll die Airfan Softbox temperaturabhängig oder mit reduzierter Leistung betrieben werden, muss ein geeigneter und ausreichend dimensionierter AC-Controller bzw. Stufentransformator separat ergänzt werden.
Gerade bei einer Softbox dieser Leistungsklasse sollte die maximale Stromaufnahme des Motors vor Auswahl des Controllers überprüft werden.
